康明斯——終檢視覺檢測
客戶介紹
重慶康明斯系中美合資企業，成立于1995年，是康明斯在華本地化生產的起點和最早的發動機合資企業，也是中方母公司——重慶機電股份有限公司骨干子企業。重慶康明斯位于重慶市兩江新區，占地面積達400畝，按照康明斯全球先進標準打造，擁有業界領先的設備及軟件配套，集創新技術中心、智能制造體系、高效物流系統于一身。
項目痛點
檢測發動機產品外觀零件是否存在錯裝、漏裝以及油漆外觀、劃痕等質量異常，保證發動機產品質量的穩定。 用于CCEC LJ工廠終檢U009工位視覺質量檢查及防錯。 檢測產品為CCEC LJ工廠裝配線上所有發動機，包含：14L（N系列、QSN系列、QSZ系列、M系列、Gas系列）19L（K系列、QSK系列、Gas系列）38L（K系列、QSK系列、Gas系列）50L（K系列、QSK系列、Gas系列）60L（QSK系列）
檢測/測量內容

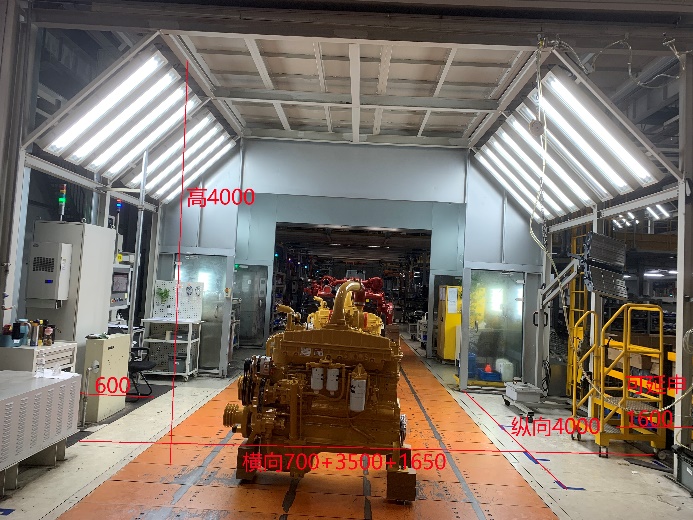

在終檢U009工位增加一套視覺檢測系統，包括邊緣端硬件、檢測軟件系統
以及產品檢測調試服務。
針對SO15599系列發動機檢測內容如下（部分）：
?皮帶輪雙槽
?充電機型號3個頭接線柱、外形正確
?燃油濾清器接頭向下
?試車鉛封是否有（看線）
?燃油泵銘牌無油漆
?空濾器加熱器不漏裝（兩端有接線柱）
?機油尺筒型號正確
?標簽位置正確
?出水管正確
?節溫器正確
?水濾器不漏裝
?皮帶輪正確
?水管正確
?通氣管形狀位置正確
?空跨管抱箍位置正確
?充電機正確
?輔驅皮帶輪正確
?減震器皮皮輪正確
?標簽位置正確
?后油封護圈螺栓擰緊標示（8個白色均布）
?主副油道擰緊標示（2個白色）
?中冷器加熱器無漏裝
?后支架形狀正確（2個）
?針對SO46297系列發動機檢測內容如下：
?燃油泵鋼珠，鉛封無遺漏
?燃油泵執行器線束無遺漏
?燃油濾清器座接頭水平向內
?燃油泵銘牌無油漆
?機油尺形狀正確
?標簽位置正確
?增壓器進氣口朝下
?充電機，皮帶輪，皮帶安裝正確
?搖臂室蓋呼濾器形狀，位置正確
?馬達螺母齊全，防護蓋齊全，繼電
?器接線柱斜上方朝外
?水泵皮帶輪，正時皮帶輪正確
?減震器方向正確，皮帶輪正確
?標簽位置正確
?進氣管防護蓋無遺漏
檢測/測量指標
?精度指標
（1）設備工作能力須滿足重復定位精度≤1mm，定位偏差≤1mm；設備包含不限于桁架、Cobot本身、工作機構、拍攝系統整體累計誤差；
（2）桁架各個軸的重復定位精度≤0.5mm；
（3）協作機器人的重復定位精度≤±0.05mm；
（4）視覺像素精度≤0.05mm。
?能力指標
（1）系統具備兩種檢測模式，所有檢測點的檢測算法，前期可采用匹配算法，后期必須采用深度學習算法，系統可結合兩種檢測模式。新增加檢測點或新SO還未覆蓋深度學習視覺模型檢測時，系統具備視覺匹配對比功能，線邊視覺終檢質量員能對新增或新SO的檢測點進行標記，后續同機型生產時能進行初步視覺判斷；
（2）要求設備本身具備學習型系統能力，自動學習同一缺陷的不同形態，自動總結提煉出同類缺陷的共性特征；
（3）由于設備工作環境為開放空間，要求檢測能力在環境光線和角度具備良好的適應及調整能力；
（4）針對非嚴重的缺陷變形、旋轉或者明暗變化，只要符合上述檢測清單共性特征，設備應能準確檢測出來；
（5）視覺系統具備與Cummins數據平臺對接的能力，系統須將邊緣端視覺檢測模型上載到該平臺，在該平臺能獨立的進行模型訓練并迭代發布在線邊設備系統，進行更新；
（6）具備數據采集和接口能力，接口方式由甲方IT提供（webapi、dbview等）；具備和BI數據倉庫交互能力，能提供webapi、dblink等多種接口方式；（7）視覺系統能夠和甲方PLC進行交互，滿足CMES系統控制要求；
（8）視覺系統能不斷更新和完善SO及檢測點；
（9）針對新的檢測型號SO及檢測點，機器人軌跡調試、檢測模型配置等要易于維護，維護方案和工作量可被甲方接受。新的SO全部檢測點，全部程序維護工作時間≤10min；
（10）視覺系統能夠抓取CMES系統里SO關重零件及其裝配信息（若需）;
（11）設備綜合能力需達到結果檢出率≥95%，誤判率≤3%。
?檢測節拍指標
（1）工位檢測節拍≤300s;
（2）工位圖片采集到結果輸出周期時間≤1s。
